Sàn ô cờ – Vẻ đẹp độc đáo và kết cấu ưu việt trong xây dựng

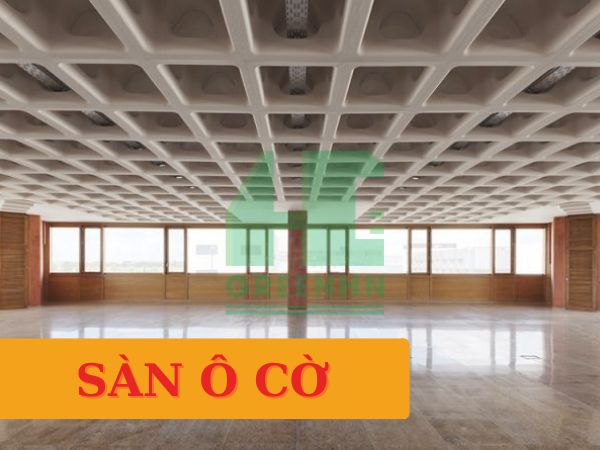

san-o-co

Sàn ô cờ vượt nhịp là một hệ thống sàn bê tông cốt thép được thiết kế với các ô rỗng hình vuông, tạo nên cấu trúc đặc biệt giúp vượt nhịp lớn mà không cần dầm. Với nhu cầu ngày càng cao về không gian mở và linh hoạt trong thiết kế, công nghệ sàn ô cờ đã trở thành giải pháp ưu việt cho các công trình cao tầng, nhà xưởng, và những nơi cần không gian thông thủy rộng rãi. Trong bài viết sau, hãy cùng chúng tôi tìm hiểu sàn ô cờ là gì, ưu nhược điểm cũng như quy trình thi công sàn ô cờ chuẩn kỹ thuật nhé!

1. Sàn ô cờ là gì?

Sàn ô cờ (còn được gọi là loại sàn sườn toàn khối) là loại sàn phẳng sử dụng bê tông cốt thép với các dầm phụ bố trí theo 2 phương vuông góc với nhau để tạo lưới dầm giống ô cờ. Các dầm đồng mức có khả năng vượt nhịp, chịu tải lớn. Sàn có độ dày từ 5 – 8 cm, mỏng hơn so với các loại sàn bê tông truyền thống.

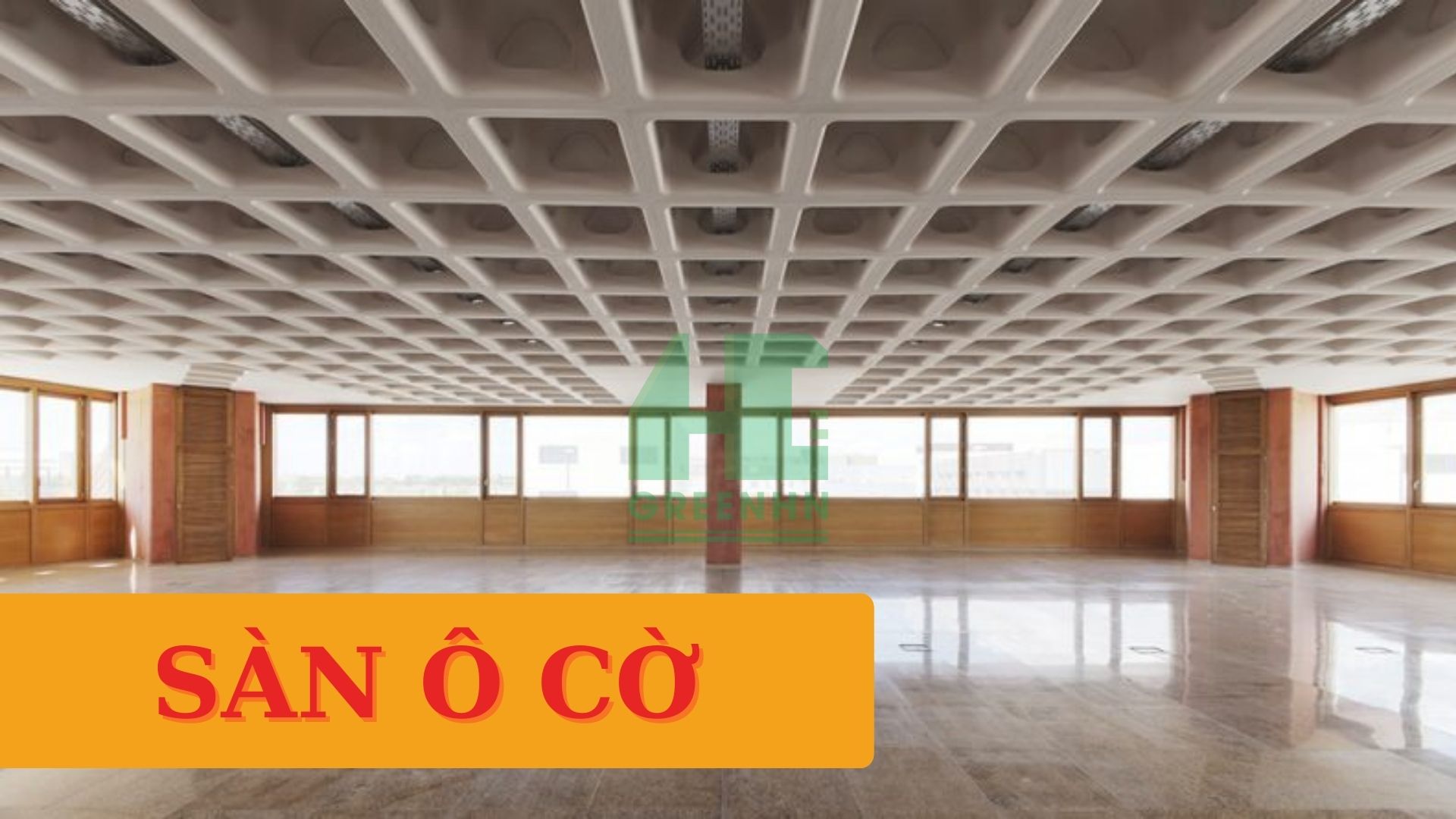

uu-diem-cua-san-o-co

Sàn ô cờ là gì?

Loại sàn này sử dụng các hộp ván khuôn (hộp nhựa), đặt trên dưới hộp nhựa là hệ thống dầm được xếp theo 2 phương vuông góc với nhau. Sau khi bê tông hoàn thiện, hộp ván cốp pha được tháo ra và di chuyển lên các tầng tiếp theo để thi công. Chất lượng bề mặt sàn mịn nên tạo ra một hệ trần đẹp mà không đòi hỏi lớp trát trần.

Sàn ô cờ cũng là loại sàn gần với sàn dầm truyền thống nhất về cấu tạo và biện pháp thi công, đã có lịch sử phát triển hình thành ứng dụng hơn 100 năm.

2. Kích thước sàn ô cờ

Sàn ô cờ được lắp ghép từ các hộp nhựa ABS định hình kết hợp hệ giằng nối. Hệ dầm giao nhau theo 2 phương không có mặt dưới sàn. Các khung dầm được cố định có bề rộng mỗi khung dầm từ 12 – 20cm, được định vị bởi các hệ giằng ô cờ theo 2 phương.

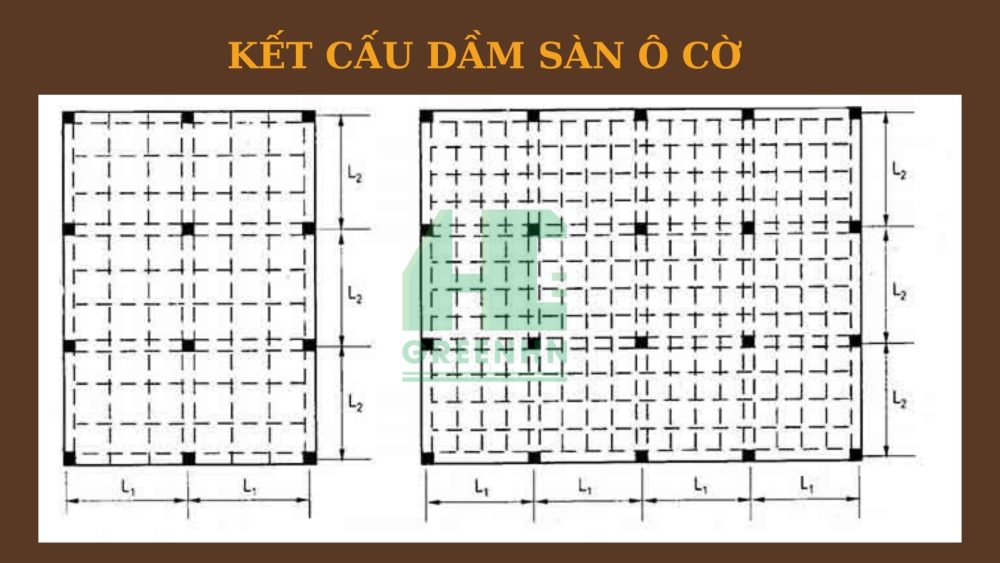

ket-cau-dam-san-o-co

Kết cấu dầm sàn ô cờ

Cấu tạo sàn ô cờ như sau:

  • Cốt thép: Là thành phần chịu lực chính và giúp sàn bê tông cốt thép chắc chắn nhất. Cốt thép sắt Phi có thể dao động từ Phi 6 – Phi 20 hoặc có thể lên đến Phi 32 tùy vào từng vị trí và kết cấu chịu lực mà công trình yêu cầu. Hệ thép chịu lực chính giao thoa 2 phương ở giữa các dầm.
  • Ván gỗ cốp pha: Là ván gỗ dùng để định hình cấu trúc sàn và là nơi để chứa bê tông cho đến khi bê tông tươi khô và định hình cấu trúc sàn.
  • Bê tông tươi: Tùy vào cường độ mà công trình yêu cầu mà lựa chọn bê tông tươi mác 150 đến mác 400.
  • Hộp nhựa vuông rỗng ô bàn cờ: Tạo các khoảng trống hình vuông sau khi đổ bê tông để giảm tải trọng sàn cũng như khối lượng bê tông tươi, giúp tạo hình ô bàn cờ đẹp mắt.

Thông số cơ bản hộp nhựa rỗng ô cờ:

  • Kích thước: Hộp vuông có kích thước từ 60×60 – 70×70cm, sử dụng các hệ thanh xà gồ nhựa bao quanh để dẫn hướng và định vị các hộp với nhau. Chiều cao hộp thay đổi tùy thuộc vào khẩu độ và công năng sử dụng.
  • Chất liệu: Hộp được làm từ nhựa ABS có độ cứng cao, chống va đập tốt. Cấu tạo hộp xếp chồng lên nhau và dễ dàng tháo ra nên vận chuyển thuận tiện.

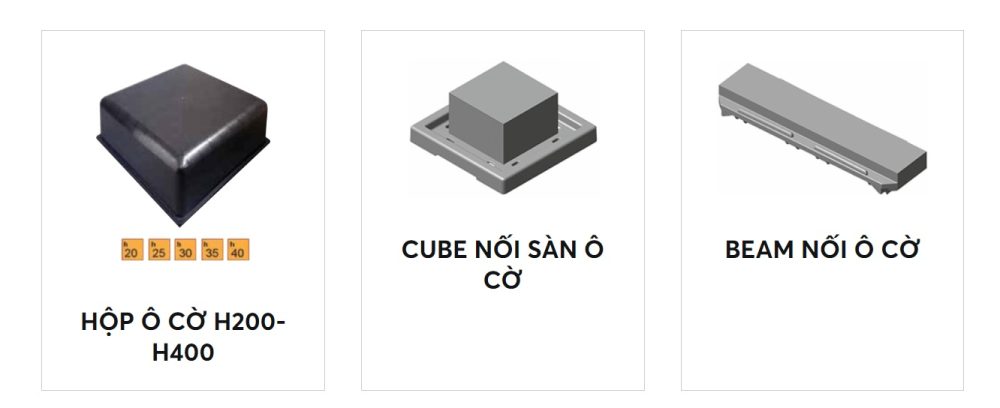

hop-va-phu-kien-san-o-co

Thông số hộp nhựa ô cờ

Nhờ cấu tạo đơn giản, chiều cao kích thước hộp và bụng dầm linh hoạt nên kiến trúc sư có thể thiết kế khẩu độ và linh hoạt bố trí cột để đáp ứng mọi yêu cầu về kiến trúc.

3. Ưu nhược điểm sàn ô cờ

Sàn ô cờ là một loại sàn bê tông cốt thép có nhiều ưu điểm như trọng lượng nhẹ, thi công nhanh, khả năng chống rung, chịu lực tốt đồng thời linh hoạt trong việc xây tường ngăn và bố trí đường ống kỹ thuật. Tuy nhiên, thi công loại sàn này khá phức tạp, đặc biệt là phần cốp pha ô cờ nên đòi hỏi yêu cầu kỹ thuật cao.

3.1 Ưu điểm

Sàn ô cờ vượt nhịp được biết đến là đột phá trong lĩnh vực thi công xây dựng, vượt ra các cách thi công truyền thống nhờ đặc điểm nổi trội.

  • Trọng lượng nhẹ: Sàn ô cờ là loại sàn không dầm, sử dụng lượng vật liệu bê tông cốt thép thấp hơn tới 20% so với loại sàn bê tông cốt thép truyền thống. Do đó, sàn ô cờ có trọng lượng nhẹ hơn, giúp giảm tải trọng cho công trình nên có thể sử dụng cho các khu đất yếu, giảm lượng đất cần đào móng nền.
  • Thi công nhanh chóng: Việc sử dụng ván khuôn nhựa cho phép thi công sàn ô cờ nhanh hơn so với phương pháp truyền thống. Nhờ trọng lượng nhẹ và thi công nhanh, sàn ô cờ giúp tiết kiệm chi phí vật liệu và nhân công.
  • Tối ưu chiều cao cho công trình: Không sử dụng hệ dầm phức tạp, sàn ô cờ có chiều dày sàn được tối ưu giảm 10-15cm, tăng chiều cao thông thủy hoặc có thể xây dựng tăng số lượng tầng hơn so với loại sàn dầm truyền thống.
  • Tối ưu hệ lưới cột: Sử dụng hệ thống lưới cột ít hơn 25-30% so với sàn dầm truyền thống, tăng diện tích sàn có sử dụng, có độ vượt nhịp cao, linh hoạt điều chỉnh vách tường sau thi công.
  • Tính thẩm mỹ cao: Bề mặt sàn ô cờ nhẵn mịn, không cần trát mà vẫn và hoa văn ô cờ đẹp mắt, tạo nên điểm nhấn cho công trình.
  • Dễ dàng trong việc lắp đặt các hệ thống điện, nước: Do không có các đường dầm gấp khúc khó thi công, việc lắp đặt hệ thống điện, nước trở nên dễ dàng và tiết kiệm thời gian.

3.2 Nhược điểm

Mặc dù công nghệ sàn ô cờ vượt nhịp có rất nhiều ưu điểm, song vẫn chưa được ứng dụng phổ biến tại Việt Nam. Nhiều chủ đầu tư vẫn còn e ngại thử nghiệm công nghệ mới này bởi thi công loại sàn này khá phức tạp, đặc biệt là phần cốp pha ô cờ, nếu không có biện pháp thi công phù hợp sẽ tốn khá nhiều chi phí. Nhà thầu thi công phải giám sát chặt chẽ, đội ngũ kỹ thuật chuyên môn tốt và thợ tay nghề cao nhằm đảm bảo chất lượng công trình.

4. Ứng dụng sàn ô cờ vượt nhịp trong các công trình xây dựng hiện nay

Khi nào nên sử dụng sàn phẳng ô cờ? Các công trình cần vượt nhịp lớn, đẩy nhanh thời gian thi công và tạo hình trần đẹp độc đáo, có điểm nhấn. Hay công trình cần sự linh hoạt đa dạng khi điều chỉnh thay đổi vị trí tường xây thì sàn ô cờ vượt nhịp là một giải pháp phù hợp.

Sàn ô cờ không dầm là một giải pháp thi công hiện đại được ứng dụng rộng rãi trong các công trình xây dựng dân dụng và công nghiệp như: bệnh viện, chung cư khách sạn, nhà ở biệt thự dân dụng, garage bãi đỗ xe công trình công cộng, trung tâm thương mại, nhà xưởng công nghiệp,… Mang đến công trình có kết cấu chắc chắn, chống ồn tốt, thẩm mỹ cao, tối ưu thời gian thi công và tiết kiệm chi phí thuê nhân công cũng như đầu tư thiết bị.

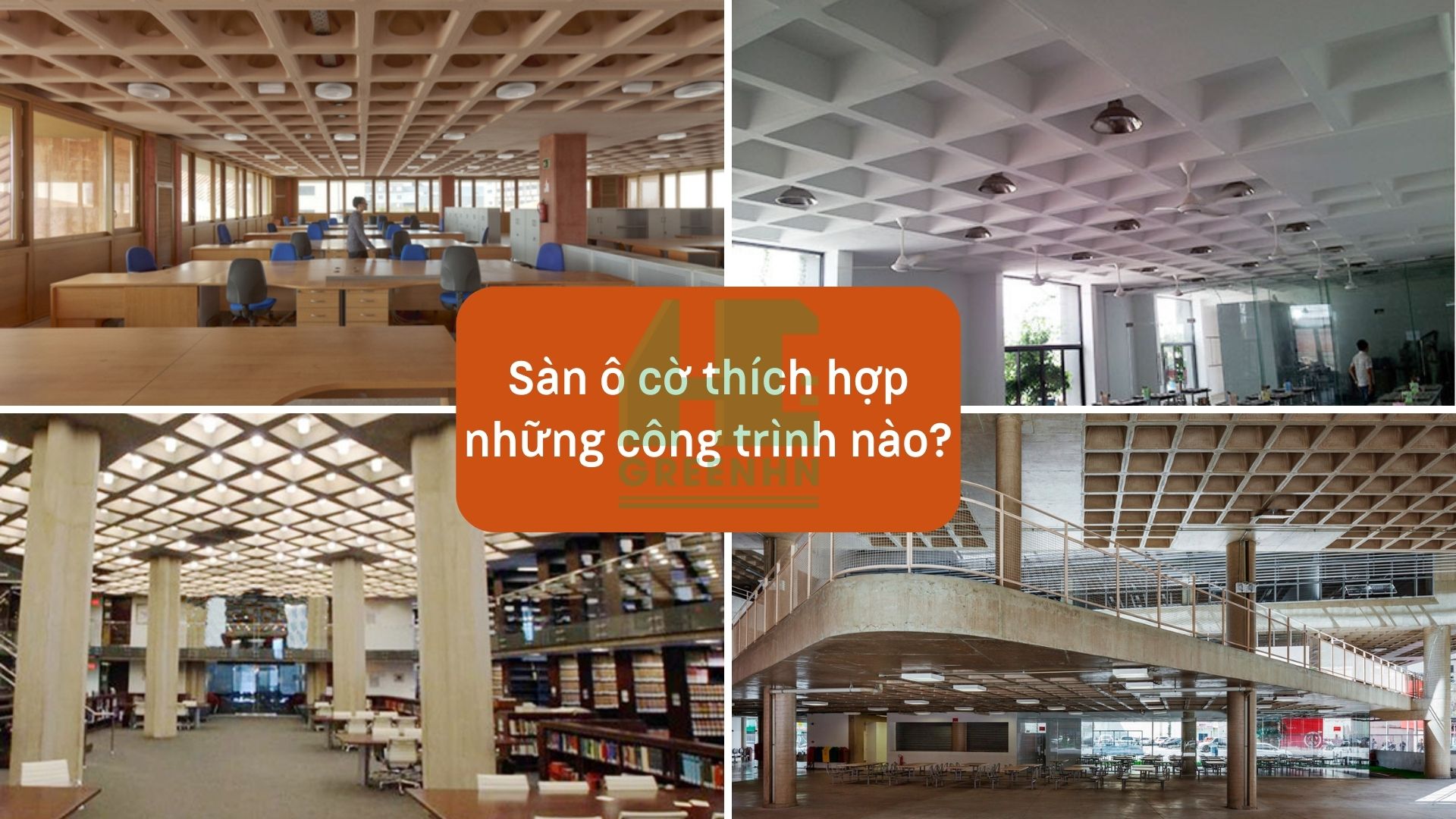

ung-dung-san-o-co

Sàn ô cờ thích hợp những công trình nào?

Loại sàn này được ứng dụng rộng rãi trong các công trình ở Việt Nam, tiêu biểu như Trường Đại học Xây dựng, chung cư Eurowindow, trường đại học FPT, trung tâm thương mại Vincom Center Bà Triệu, Siêu thị Aeon Mall Long Biên, tòa nhà The Landmark 81, nhà máy Toyota Việt Nam (Vĩnh Phúc), bến xe Miền Đông (TP Hồ Chí Minh),….

5. Quy trình thi công sàn ô cờ chuẩn kỹ thuật

Thi công sàn ô cờ đúng kỹ thuật là yếu tố then chốt để đảm bảo chất lượng, độ an toàn và tính thẩm mỹ của công trình. Dưới đây là quy trình thi công chi tiết:

Bước 1: Chuẩn bị

Lên bản vẽ thiết kế chi tiết: Bao gồm bản vẽ cấu tạo sàn, bản vẽ chi tiết các cấu kiện, bản vẽ bố trí thép, bản vẽ hệ thống cốp pha,…

Chuẩn bị vật liệu:

  • Bê tông: Đạt mác theo thiết kế.
  • Thép: Thép dầm, thép sàn, thép râu,…
  • Ván khuôn: Ván khuôn gỗ hoặc ván khuôn nhựa.
  • Hộp nhựa rỗng ô cờ: Kích thước và hình dạng theo thiết kế.
  • Cây chống, đà giáo: Đảm bảo khả năng chịu tải.
  • Các vật liệu phụ khác: Dây kẽm, neo, bulong,…

Bước 2: Lắp dựng hệ thống chống đỡ

Lắp dựng hệ thống cây chống, đà giáo theo bản vẽ thiết kế, đảm bảo hệ thống chống đỡ có độ cao và độ dốc phù hợp. Kiểm tra độ an toàn và chắc chắn của hệ thống chống đỡ trước khi thi công.

Bước 3: Lắp đặt cốp pha và hộp ván nhựa

Lắp đặt cốp pha phẳng với hệ thống thép gia cố chắc chắn. Sau đó, đặt hộp ván nhựa theo vị trí chính xác trên bản vẽ thiết kế.

Bước 4: Đặt thép gia cường

Đặt lưới thép bề mặt hộp ván đã được cố định theo bản vẽ thiết kế. Buộc chặt thép bằng dây kẽm để đảm bảo liên kết.

Bước 5: Đổ bê tông và bảo dưỡng

Đổ bê tông theo đúng quy trình kỹ thuật, đảm bảo độ sụt của bê tông phù hợp. Sử dụng máy đầm rung để đầm bê tông kỹ lưỡng. Thực hiện tưới nước định kỳ để giữ ẩm cho bê tông trong thời gian bảo dưỡng, tránh tình trạng chân chim, nứt nẻ khiến chất lượng xuống cấp.

Bước 6: Tháo dỡ cốp pha và hệ thống chống đỡ

Tháo dỡ cốp pha sau khi bê tông đạt cường độ theo yêu cầu để chuẩn lên tầng trên thi công.

Bước 7: Hoàn thiện

Sửa chữa các vị trí lồi lõm, nứt nẻ trên bề mặt sàn, trám các khe mặt để đảm bảo thẩm mỹ cho công trình. Vệ sinh sạch sẽ bề mặt sàn. Sơn hoặc hoàn thiện theo yêu cầu thiết kế.

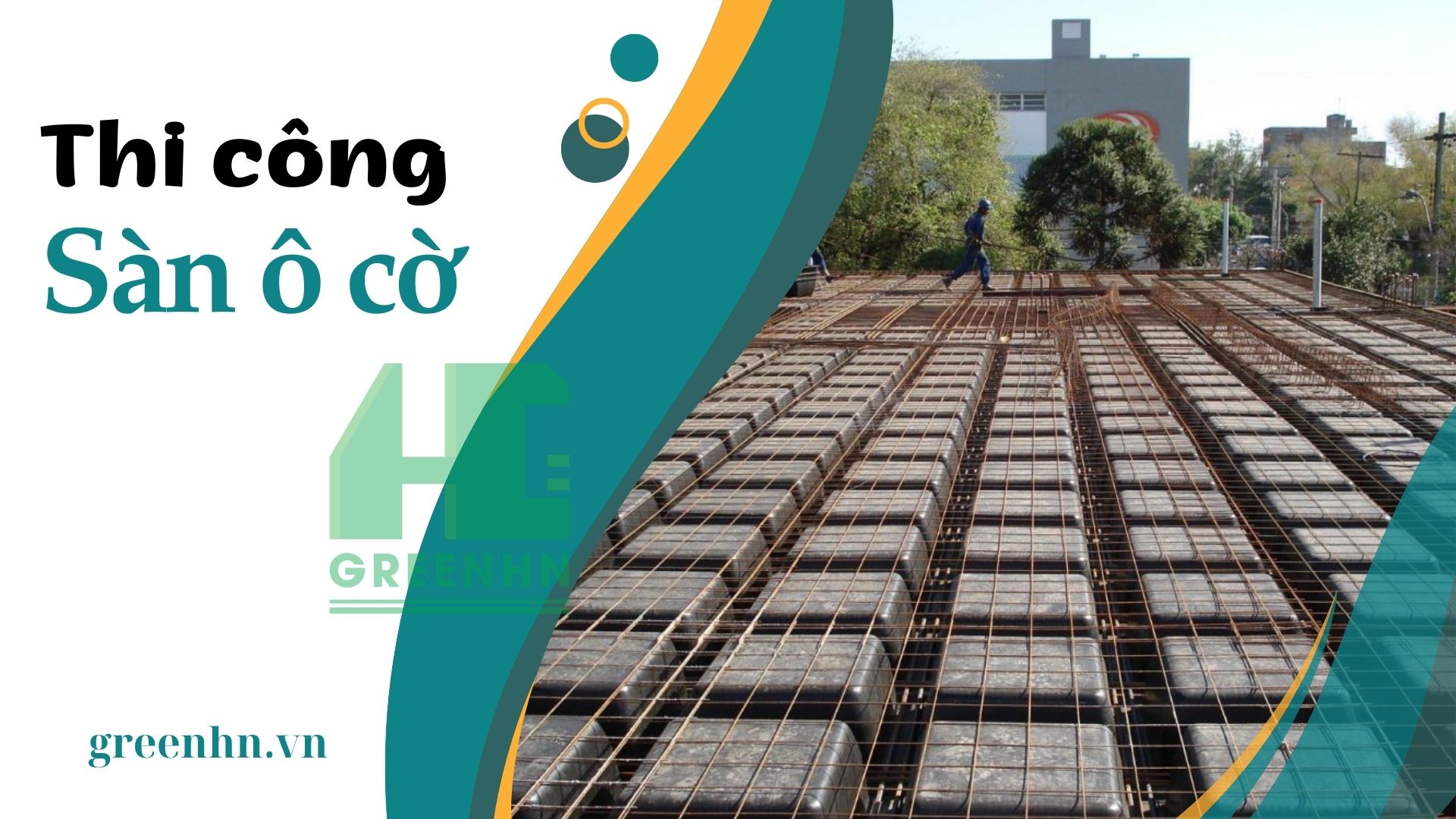

thi-cong-san-o-co

Lựa chọn đơn vị uy tín thi công lắp đặt sàn ô cờ

Sàn ô cờ đang trở thành xu hướng thi công mới bởi những ưu điểm vượt trội về chất lượng và thẩm mỹ. Khi thực hiện thi công, quý khách hàng hãy lựa chọn đơn vị thi công uy tín, chuyên nghiệp để tránh các tổn thất không đáng có về sau này.

GreenHN tự hào là đơn vị cung cấp giải pháp thi công sàn không dầm vượt nhịp Greenbox uy tín với hàng trăm công trình chất lượng trên toàn quốc. Chúng tôi cam kết sử dụng vật liệu cao cấp, thi công theo quy trình chuẩn, đảm bảo chất lượng công trình tốt nhất.

Sở hữu đội ngũ kỹ sư, kiến trúc sư dày dặn kinh nghiệm, luôn cập nhật công nghệ mới nhất, chúng tôi hỗ trợ tư vấn, thiết kế, thi công và bảo hành dài hạn 24/7 thông qua hotline 0967.212.388. Hãy liên hệ ngay nếu bạn quan tâm đến giải pháp sàn vượt nhịp không dầm nhé!

6. So sánh sàn ô cờ với các loại sàn khác

Để giúp quý bạn đọc dễ dàng thấy được ưu điểm của sàn ô cờ so với các loại sàn khác, chúng tôi tổng hợp bảng dưới đây:

Loại sàn Đặc điểm Ưu điểm Nhược điểm
Sàn ô cờ Chiều dày sàn nhỏ đến 5cm, tựa lên hệ dầm ô cờ trực giao – Khả năng chịu tải cao

– Trọng lượng nhẹ, vượt nhịp lớn tới 20m

– Tăng diện tích sử dụng, tối ưu chiều cao công trình

– Thi công nhanh chóng, tiết kiệm chi phí tới 20%

– Thẩm mỹ cao, chống rung tiêu âm tốt

– Yêu cầu kỹ thuật cao

– Chi phí ván khuôn cao

– Khó sửa chữa

Sàn dầm truyền thống Sàn có chiều dày lớn, tựa lên hệ dầm chính và phụ, cột. Xuất hiện lâu đời và ứng dụng rộng rãi – Chi phí thấp

– Hệ thống dầm cột chắc chắn, độc ứng cao, khả năng liên kết sàn vào cột tốt.

– Khả năng chống cháy tốt

– Thi công đơn giản, phù hợp với nhiều công trình

– Trọng lượng nặng, kết cấu phức tạp, lượng cốt thép và cốp pha tốn kém

– Giảm chiều cao thông thủy tầng

– Thi công chậm, không thuận lợi khi bố trí kiến trúc

– Khả năng vượt nhịp kém, chỉ phù hợp với công trình nhịp vừa và nhỏ.

Sàn dự ứng lực Sàn phẳng có nấm hoặc không nấm, kết hợp với giải pháp dự ứng lực căng sau để tạo khả năng chịu lực đứng tốt hơn. – Khả năng chịu tải cao, vượt nhịp tốt.

– Tối ưu chiều cao công trình

– Phù hợp với các công trình nhịp lớn, ít lỗ mở

– Chi phí thi công cao hơn so với sàn thường

– Yêu cầu thiết kế, thi công giám sát có trình độ cao

– Không tăng được khả năng chịu lực ngang

Sàn phẳng lõi rỗng Sàn không dầm có kết cấu rỗng ở vùng lõi. Các khối tạo rỗng được định vị để sau khi đổ bê tông sẽ tạo thành hệ sàn bê tông cốt thép hai phương toàn khối. – Trọng lượng nhẹ, khả năng chịu uốn, chống rung rất tốt.

– Vượt nhịp lớn, sàn phẳng nên thẩm mỹ cao.

– Thi công nhanh chóng

– Khả năng chịu tải cao, cách âm cách nhiệt hiệu quả

– Tăng diện tích sử dụng

– Yêu cầu kỹ thuật cao

– Chi phí ván khuôn cao

Lựa chọn loại sàn nào cần dựa trên các yếu tố như: mục đích sử dụng công trình, khả năng tài chính, yêu cầu kỹ thuật và tính thẩm mỹ. Bạn nên tham khảo ý kiến của các kiến trúc sư và kỹ sư xây dựng để lựa chọn loại sàn phù hợp nhất với công trình của mình.

Tham khảo thêm:

Sàn phẳng Tbox và những lợi ích vượt trội trong xây dựng

Sàn Lform – sàn phẳng nhịp lớn, tiết kiệm chi phí

7. Giải đáp các câu hỏi thường gặp về sàn ô cờ

7.1 Sàn ô cờ tuân theo các tiêu chuẩn, chứng chỉ nào?

  • Chứng chỉ bản quyền kiểu dáng công nghiệp đăng ký tại Cục sở hữu trí tuệ bộ công nghệ
  • Chứng nhận hệ cốp pha ô cờ phù hợp tiêu chuẩn (CQ)
  • Chứng nhận xuất xưởng hộp ô cờ (CO)
  • Chứng chỉ test khả năng chịu lực (LASXD) Chứng chỉ test thành phần thân thiện với môi trường (QUACERT)

7.2 Sàn ô cờ vượt nhịp đã phổ biến tại Việt Nam chưa?

Sàn ô cờ đã được ứng dụng từ rất sớm trên thế giới và được đề cập trong sách giáo khoa Việt Nam từ vài chục năm trước. Loại sàn này có thể được thiết kế theo tiêu chuẩn Việt Nam, chứng tỏ khả năng thích ứng với điều kiện và yêu cầu xây dựng tại Việt Nam. Một số công trình tại Việt Nam đã sử dụng sàn ô cờ, ví dụ như Đại học Xây Dựng, Bách Khoa, thư viện tỉnh, chung cư Ecolife RiverSide, khách sạn Happy Sky, trường THCS Marie Curie 3,…

Do ứng dụng ván khuôn kiểu cũ là ván khuôn gỗ cắt xẻ nên thời gian thi công sàn khá lâu. Ngoài ra, thiếu hụt đội ngũ thi công chuyên nghiệp và e ngại về chi phí thi công ban đầu cũng khiến nhiều chủ đầu tư dè dặt khi ứng dụng loại sàn này. Tuy còn một số hạn chế, nhưng với sự phát triển của công nghệ thi công và nhận thức ngày càng cao, loại sàn này hứa hẹn sẽ trở thành một giải pháp thi công phổ biến trong tương lai.

7.3 Chi phí sàn ô cờ là bao nhiêu?

Báo giá thi công sàn ô cờ phụ thuộc vào nhiều yếu tố như diện tích sàn, kích thước ô cờ, chiều cao công trình, loại ván khuôn sử dụng và giá vật liệu xây dựng.

7.4 Quy trình thi công sàn ô cờ có phức tạp hơn sàn phẳng không?

Sàn ô cờ và sàn phẳng đều là những giải pháp thi công hiện đại được ứng dụng rộng rãi. Tuy nhiên, quy trình thi công của hai loại sàn này có một số điểm khác biệt. Sàn ô cờ cơ bản thi công gần giống sàn phẳng như ván khuôn trải phẳng, thép sàn là thép nhỏ đi 2 lớp. Nhưng quy trình thi công sàn ô cờ đơn giản hơn so với sàn phẳng ở một số khâu như:

  • Lắp đặt ván khuôn: Ván khuôn ô cờ tự định vị, giúp tiết kiệm thời gian và công sức.
  • Thép sàn: Sàn ô cờ sử dụng ít thép hơn và chỉ cần đặt hai lớp.
  • Đổ bê tông: Sàn ô cờ chỉ cần đổ bê tông một lớp.

7.5 Vì sao nên chọn sàn ô cờ thay cho sàn dầm?

Sàn ô cờ là một lựa chọn thay thế thông minh cho sàn dầm truyền thống bởi những ưu điểm vượt trội sau:

  • Hiệu quả kinh tế: Trọng lượng nhẹ nên giảm tải trọng tác động lên móng, cột, giúp giảm chi phí xây dựng móng, cột và phần thô công trình từ 10-15% so với sàn dầm. Sàn ô cờ sử dụng ít bê tông, ván khuôn và thép sàn hơn so với sàn dầm, giúp tiết kiệm chi phí vật liệu từ 30-50%. Bề mặt sàn phẳng mịn, ít lồi lõm nên giảm chi phí hoàn thiện.
  • Tăng hiệu quả sử dụng: Cho phép xây dựng tường ngăn linh hoạt, thay đổi vị trí dễ dàng. Cấu tạo vòm giúp sàn có khả năng cách âm hiệu quả. Tăng diện tích sử dụng do chiều cao sàn thấp hơn so với sàn dầm.
  • Tính thẩm mỹ: Bề mặt phẳng mịn, tạo hình ấn tượng, thích hợp với không gian rộng.

Hy vọng những thông tin trên đây mà GreenHN vừa chia sẻ đến bạn đọc đã có thể giúp bạn hiểu rõ hơn về loại sàn ô cờ trong xây dựng hiện nay. Nếu bạn có bất kỳ câu hỏi nào khác về sàn ô cờ hoặc các vấn đề liên quan đến thi công xây nhà trọn gói, vui lòng liên hệ với chúng tôi để được hỗ trợ tư vấn trong thời gian sớm nhất nhé!
