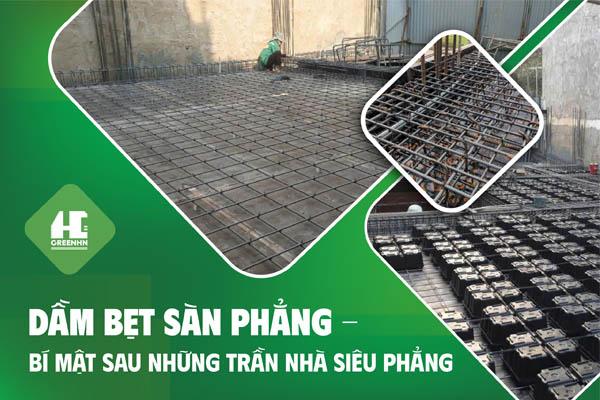

Dầm bẹt sàn không dầm - Bí mật sau những trần nhà siêu phẳng

Dầm bẹt sàn không dầm không còn là khái niệm xa lạ trong giới xây dựng hiện đại. Nhưng ít ai ngờ rằng, chính hệ kết cấu tưởng chừng đơn giản này lại mang đến những thay đổi lớn cho không gian sống – từ việc mở rộng tầm nhìn, tối ưu chiều cao tầng đến cải thiện hiệu quả thi công và thẩm mỹ tổng thể. Vì sao ngày càng nhiều chủ đầu tư lựa chọn loại sàn “ẩn dầm” này? Và liệu đây có phải là giải pháp tối ưu cho công trình của bạn? Câu trả lời sẽ dần hé lộ trong những phân tích dưới đây.

Dầm bẹt sàn không dầm là gì?

Dầm bẹt sàn không dầm (hay còn gọi là sàn phẳng có dầm bẹt – flat slab with drop beam) là một hệ kết cấu trung gian giữa sàn không dầm hoàn toàn và sàn có dầm truyền thống.

Sàn không dầm là loại sàn mà bê tông được đổ trực tiếp lên cột, không có dầm nổi hoặc dầm chìm rõ ràng như trong hệ truyền thống.

Dầm bẹt là loại dầm có chiều cao rất thấp, thường chỉ dày bằng hoặc nhỉnh hơn bản sàn một chút, tạo nên cảm giác trần phẳng.

Như vậy, dầm bẹt sàn không dầm là hệ kết cấu trong đó: Sử dụng các dầm nhỏ, mảnh (dầm bẹt), thường chìm trong sàn hoặc có chiều cao rất thấp nên gần như không lộ ra. Mặt dưới sàn gần như phẳng tuyệt đối, vừa đảm bảo thẩm mỹ vừa giúp giảm chiều cao tầng một cách hiệu quả.

Xem thêm: Sàn phẳng không dầm là gì?

Cấu tạo hệ sàn không dầm (Flat Slab)

Một hệ Flat Slab hoàn chỉnh bao gồm 4 thành phần chính, mỗi bộ phận đều đóng vai trò quan trọng trong việc chịu lực và ổn định công trình:

1.Cấu tạo chi tiết dầm bẹt sàn không dầm

1.1 Bản sàn (Slab Panel) – Kết cấu chịu lực chủ đạo

Là phần bản phẳng bê tông cốt thép có độ dày dao động từ 180–300mm, được tính toán dựa trên nhịp sàn và tải trọng sử dụng. Thép trong sàn thường được bố trí hai lớp trên – dưới, trong đó vùng gần cột sẽ cần gia cường để chịu lực cắt lớn. Sàn được chia thành các ô bản theo lưới cột, thường từ 5m–7.5m là tối ưu.

1.2 Cột (Column) – Trục chịu tải đứng chính

Cột trong hệ Flat Slab ( dầm bẹt sàn không dầm) tiếp nhận trực tiếp tải trọng từ sàn và truyền xuống móng, không có sự trung gian của dầm. Cột có thể là hình vuông, chữ nhật hoặc tròn, tùy theo yêu cầu thẩm mỹ và thiết kế. Việc bố trí cột cần hợp lý để tránh vượt nhịp quá lớn gây võng sàn hoặc đấm lỗ quanh cột.

1.3 Đầu cột mở rộng (Drop Panel) trong dầm bẹt sàn không dầm

Tăng cường khả năng chống đấm lỗ (tùy chọn nhưng khuyến nghị dùng)

Drop panel là phần mở rộng và dày hơn của bản sàn tại khu vực quanh cột.

Diện tích mở rộng thường gấp 1.25–2 lần kích thước cột, với chiều dày lớn hơn sàn khoảng 25–50%. Chức năng chính:

Tăng khả năng chịu lực cắt và chống hiện tượng đấm lỗ (punching shear).

Giảm võng cục bộ quanh cột.

Hỗ trợ thi công cốp pha an toàn và thuận tiện.

1.4 Mũ cột (Column Capital) trong dầm bẹt sàn không dầm – Giải pháp tăng cường tại công trình nhịp lớn

Mũ cột là phần đầu cột được mở rộng theo hình nón cụt hoặc hình nấm, đóng vai trò phân bố đều tải trọng từ sàn xuống cột. Thường thấy trong các công trình công nghiệp hoặc thương mại nhịp lớn (>8m).

2. Phân bố cốt thép và kiểm soát hiện tượng đấm lỗ trong dầm bẹt sàn không dầm

2.1. Nguyên tắc bố trí cốt thép trong hệ Flat Slab

Trong hệ sàn không dầm, momen uốn và lực cắt phân bố theo hai phương chính của bản sàn (theo phương x và phương y). Tùy thuộc vào vị trí và tải trọng, cốt thép được bố trí nhằm đảm bảo khả năng kháng momen và cắt tại từng vùng cụ thể trong dầm bẹt sàn không dầm.

a. Vùng gối cột (Column Strip)

- Là khu vực rộng bằng 1/4 – 1/3 nhịp bản tính từ trục cột.

- Bố trí thép momen âm ở lớp trên (top reinforcement) vì tại đây có momen âm lớn do bản bị kẹp tại cột.

- Cốt thép thường chạy liên tục qua các gối cột.

- Cần đảm bảo neo cốt thép đủ chiều dài vào trong cột hoặc có móc neo phù hợp.

b. Vùng giữa nhịp (Middle Strip)

- Là phần bản giữa hai gối cột, chịu momen dương, nên bố trí thép lớp dưới (bottom reinforcement).

- Bố trí theo phương vuông góc với chiều truyền lực chính (thường là phương ngắn hơn của bản ô).

- Có thể ngắt cốt thép ở giữa nhịp nếu điều kiện momen cho phép (theo biểu đồ moment uốn tính toán).

2.2. Kiểm soát lực cắt đấm lỗ (Punching Shear)

Hiện tượng đấm lỗ là dạng phá hoại giòn tại vùng tiếp giáp giữa bản sàn và cột, khi lực cắt tập trung vượt quá khả năng chịu của bê tông. Các vết nứt thường phát triển theo mặt chéo 45 độ quanh cột và có thể gây sập cục bộ bản sàn tại khu vực này.

Kiểm toán lực cắt đấm lỗ:

Theo tiêu chuẩn ACI 318-19, lực cắt được tính tại chu vi kiểm tra cách mép cột một khoảng bằng d/2 (với d là chiều cao hữu hiệu của sàn).

Điều kiện an toàn:

Vu≤ϕVcV_u \leq \phi V_cVu≤ϕVc

Trong đó:

– VuV_uVu: lực cắt tính toán tại chu vi kiểm tra

– VcV_cVc: khả năng chịu lực cắt của bê tông

– ϕ\phiϕ: hệ số giảm sức kháng (thường lấy 0.75)

Các giải pháp tăng cường khả năng kháng đấm lỗ:

– Tăng chiều dày bản sàn (nhưng làm tăng tải trọng bản thân)

– Tăng kích thước tiết diện cột (giúp mở rộng chu vi kiểm tra)

– Bổ sung Drop Panel (bản sàn mở rộng quanh cột)

– Gia cường bằng cốt đai chống cắt: + Cốt đai kín (closed stirrups) + Thép chữ U đặt nghiêng 45° quanh cột + Hệ thống đinh hàn chịu cắt (Shear Studs – thường dùng theo tiêu chuẩn BS hoặc DIN)

– Bố trí Mũ cột (Column Capital) nếu nhịp lớn, tải trọng nặng

Lưu ý: Tiêu chuẩn Việt Nam TCVN 5574:2018 có quy định khác biệt về công thức tính lực cắt và cường độ vật liệu so với ACI. Trong thực tế, nên sử dụng phần mềm phân tích kết cấu như SAFE hoặc ETABS để kiểm tra chính xác điều kiện đấm lỗ tại từng vị trí cột.

Ưu điểm vượt trội của sàn dầm bẹt sàn không dầm (Flat Slab )

Là một trong những xu hướng kết cấu hiện đại được ưa chuộng trong xây dựng, sàn không dầm – dầm bẹt không chỉ mang lại hiệu quả kỹ thuật mà còn mở ra nhiều lợi ích về thẩm mỹ, thi công và kinh tế.

Tối ưu chiều cao tầng – giảm tổng chiều cao công trình

Một trong những lợi thế rõ rệt nhất của dầm bẹt sàn không dầm là khả năng tạo ra mặt trần hoàn toàn phẳng, không còn dầm bê tông nhô xuống gây chia cắt không gian. Nhờ vậy:

Chiều cao từng tầng được tối ưu, giúp giảm tổng chiều cao công trình mà vẫn đảm bảo chiều cao sử dụng (thông thủy) thoáng đãng.

Lý tưởng cho các công trình bị khống chế độ cao như nhà phố, khách sạn, chung cư – nơi mỗi centimet đều có giá trị.

Đồng thời, giảm thiểu chi phí liên quan đến xây tường bao, vật liệu hoàn thiện và hệ thống kỹ thuật chạy dọc.

Thuận lợi trong bố trí hệ thống kỹ thuật MEP

Dầm bẹt sàn không dầm mở ra không gian trần rộng rãi, giúp việc bố trí các hệ thống kỹ thuật trở nên đơn giản và tối ưu hơn:

Các đường ống HVAC, cấp thoát nước, máng cáp điện, PCCC... có thể được thi công thẳng, không cần lắt léo tránh dầm như trước.

Giảm chiều cao trần giả, tiết kiệm vật liệu và chi phí thi công.

Đồng thời, giúp đẩy nhanh tiến độ lắp đặt, đảm bảo tính đồng bộ và thẩm mỹ cao.

Dễ thi công – rút ngắn tiến độ công trình

Với hình dạng đơn giản, hệ dầm bẹt sàn không dầm giúp quá trình thi công trở nên nhẹ nhàng và hiệu quả hơn:

Giảm khối lượng cốp pha nhờ mặt sàn phẳng, ít chi tiết phức tạp.

Tiến độ thi công từng tầng được rút ngắn rõ rệt, từ đó giảm tổng thời gian hoàn thành công trình.

Thích hợp để cơ giới hóa, hoặc ứng dụng công nghệ sàn bán tiền chế, đặc biệt trong các dự án lớn.

Giảm tải trọng bản thân lên hệ kết cấu

Không chỉ gọn nhẹ trong thiết kế, loại dầm bẹt sàn không dầm này còn giúp giảm thiểu áp lực lên phần móng và cột:

Chiều cao dầm thấp hơn → khối lượng bê tông và thép giảm → tải trọng bản thân nhẹ hơn.

Giảm áp lực lên hệ kết cấu bên dưới, đặc biệt hữu ích với nền đất yếu hoặc công trình cải tạo.

Góp phần giảm chi phí móng, một trong những hạng mục tốn kém trong xây dựng.

Tăng tính linh hoạt trong thiết kế kiến trúc

Khi dầm không còn là yếu tố chi phối không gian, các kiến trúc sư như được “cởi trói” để sáng tạo:

Không gian dễ chia tách – dễ thay đổi, lý tưởng cho các công trình cần linh hoạt công năng.

Phù hợp với xu hướng thiết kế mở, không vách ngăn, tạo cảm giác thoáng rộng và hiện đại.

Dễ dàng chuyển đổi mục đích sử dụng như: văn phòng sang nhà ở, trung tâm thương mại sang khách sạn,...

Mở ra cơ hội tạo hình tự do, sáng tạo kiến trúc độc đáo mà không bị giới hạn bởi dầm ngang dọc.

Cải thiện thẩm mỹ và chất lượng hoàn thiện trần

Yếu tố thẩm mỹ luôn là điểm cộng lớn của hệ dầm bẹt sàn không dầm:

Trần phẳng, liền mạch, không bị chia cắt bởi các dầm thô kệch.

Tạo cảm giác không gian cao, thoáng và sang trọng – một tiêu chí quan trọng trong thiết kế hiện đại và cao cấp.

Dễ dàng thi công các vật liệu hoàn thiện như thạch cao, gỗ ốp, hay sơn trang trí, đảm bảo vẻ đẹp tối giản và tinh tế.

Loại bỏ hoàn toàn các dầm nổi – yếu tố thường gây mất thẩm mỹ trong thiết kế nội thất.

Nhược điểm và giới hạn cần lưu ý khi sử dụng sàn dầm bẹt sàn không dầm

Dù mang lại nhiều tiện ích về thẩm mỹ, thi công và kỹ thuật, nhưng hệ kết cấu sàn không dầm cũng có những “mặt trái” nhất định cần được cân nhắc cẩn trọng:

Yêu cầu cao hơn về thiết kế và tính toán kết cấu

Dầm bẹt sàn không dầm đồng nghĩa với việc toàn bộ tải trọng được truyền trực tiếp từ sàn xuống cột, không thông qua hệ dầm trung gian như truyền thống. Do đó, việc thiết kế, tính toán cốt thép, kiểm soát ứng suất tại các nút cột-sàn phải chính xác hơn để tránh nứt, võng sàn hoặc lún lệch.

Kỹ sư kết cấu cần có kinh nghiệm chuyên sâu, đặc biệt trong việc kiểm soát hiện tượng đấm thủng (punching shear) – một trong những rủi ro phổ biến ở loại dầm bẹt sàn không dầm này.

Chi phí vật liệu có thể cao hơn trong một số trường hợp

Dù giúp tiết kiệm chi phí hoàn thiện và thời gian thi công, nhưng về mặt kết cấu thì chiều dày dầm bẹt sàn không dầm có thể lớn hơn so với sàn truyền thống để đảm bảo khả năng chịu lực tốt. Cốt thép tại nút giao giữa cột – sàn phải được tăng cường, làm tăng khối lượng thép tại một số khu vực cục bộ. Điều này có thể dẫn đến chi phí vật liệu cao hơn nếu không được tối ưu từ đầu bởi kỹ sư có kinh nghiệm.

Khó khăn trong việc thi công nếu đội ngũ chưa quen hệ kết cấu này

Dù mặt bằng cốp pha đơn giản hơn, nhưng việc bố trí thép tại nút cột – sàn tương đối phức tạp do mật độ thép dày, dễ dẫn đến sai sót nếu thi công không đúng kỹ thuật. Cần đội ngũ thi công có chuyên môn, biết cách kiểm soát nứt sàn, lún cục bộ và bố trí thép hợp lý.

Hạn chế về khẩu độ (nhịp sàn)

Không phải công trình nào cũng phù hợp để sử dụng dầm bẹt sàn không dầm. Với khẩu độ lớn (trên 8m), sàn không dầm dễ bị võng, đòi hỏi phải tăng chiều dày hoặc gia cố thêm, làm tăng chi phí. Trong các công trình cần khoảng không gian rộng không cột, có thể cần cân nhắc giải pháp sàn dự ứng lực hoặc kết hợp dầm phụ.

Chưa phổ biến rộng rãi tại các công trình dân dụng nhỏ

Mặc dù đang dần trở thành xu hướng trong xây dựng hiện đại. Nhưng hệ kết cấu này chưa được áp dụng phổ biến trong nhà ở dân dụng nhỏ (dưới 3 tầng) do chi phí tư vấn thiết kế và yêu cầu kỹ thuật cao. Chủ đầu tư cá nhân và nhà thầu nhỏ lẻ thường chưa quen với mô hình thi công và quản lý kết cấu dạng này.

Ứng dụng thực tế sử dụng dầm bẹt sàn không dầm

Không phải ngẫu nhiên mà kết cấu sàn không dầm (flat slab) và dầm bẹt (flat beam) đang dần trở thành xu hướng trong thiết kế và thi công các công trình dân dụng lẫn công nghiệp hiện đại.

Nhà ở dân dụng cao cấp – Biệt thự – Nhà phố

Trong các công trình nhà ở hiện đại, thẩm mỹ và tối ưu không gian luôn được ưu tiên hàng đầu. Việc sử dụng sàn không dầm/dầm bẹt mang lại nhiều lợi ích thiết thực:

- Không gian trần phẳng giúp kiến tạo những căn nhà mang vẻ đẹp tối giản, hiện đại – loại bỏ hoàn toàn các dầm nổi vốn gây chia cắt tầm nhìn và khó thi công nội thất.

- Tăng chiều cao thông thủy ngay cả với những nhà phố có giới hạn độ cao xây dựng (theo quy hoạch hoặc giấy phép).

- Tạo điều kiện dễ dàng thi công hệ trần thạch cao, chiếu sáng âm trần, điều hòa âm trần – đặc biệt quan trọng với biệt thự và nhà thông minh.

- Linh hoạt chia phòng: không bị hạn chế bởi các dầm chính như sàn truyền thống → dễ thay đổi công năng sử dụng sau này (ví dụ, cải tạo từ nhà ở sang văn phòng làm việc, căn hộ studio...).

Chung cư – Căn hộ cao tầng – Nhà ở xã hội

Với khối lượng công trình lớn, cần tối ưu tiến độ và chi phí, hệ sàn không dầm tỏ ra vượt trội nhờ:

Rút ngắn thời gian thi công sàn, giảm khối lượng cốp pha, thép → giúp tăng số tầng thi công mỗi tuần, từ đó tăng tốc độ bàn giao.

Hỗ trợ thi công hiệu quả hệ thống MEP như điện, nước, ống gió mà không phải “né dầm” → giảm độ dày trần giả, tăng thẩm mỹ căn hộ.

Dễ triển khai theo phương pháp lắp ghép bán tiền chế cho các công trình quy mô lớn như nhà ở xã hội, căn hộ thương mại.

Khách sạn – Khu nghỉ dưỡng – Homestay cao cấp

Các công trình lưu trú cao cấp luôn cần:

Không gian trần cao – thông thoáng, tạo cảm giác sang trọng, dễ bố trí hệ thống nội thất trần như gỗ ốp, đèn thả nghệ thuật, điều hòa âm trần.

Thi công nhanh chóng nhưng vẫn đảm bảo chất lượng hoàn thiện → phù hợp với mô hình đầu tư cần xoay vòng vốn nhanh.

Linh hoạt bố trí phòng, vách ngăn di động, dễ dàng chuyển đổi giữa các công năng (ví dụ từ phòng đơn sang phòng gia đình, từ homestay thành mini villa).

Văn phòng – Cao ốc thương mại – Showroom

Không gian mở là yếu tố then chốt trong các tòa nhà văn phòng hiện đại. Việc sử dụng dầm bẹt sàn không dầm giúp:

Tăng tính linh hoạt khi chia mặt bằng thuê – không còn ràng buộc bởi kết cấu dầm như truyền thống.

Dễ tích hợp các hệ thống công nghệ cao như trần kỹ thuật thông minh, cảm biến điều khiển trung tâm, mạng viễn thông, an ninh,...

Tạo ra môi trường làm việc cao cấp, hiện đại – đúng chuẩn văn phòng xanh, văn phòng sáng tạo.

Trung tâm thương mại – Tòa nhà hỗn hợp

Mặt trần phẳng tạo thuận lợi khi bố trí hệ thống PCCC, điều hòa, chiếu sáng – các yếu tố quan trọng trong không gian đông người. Cho phép bố trí gian hàng linh hoạt – dễ thay đổi layout cửa hàng, phân vùng cho thuê mà không phải đụng đến hệ kết cấu.

Tối ưu chi phí hoàn thiện và vận hành lâu dài – đặc biệt với trung tâm thương mại có lưu lượng sử dụng cao.

Công trình công cộng: Bệnh viện – Trường học – Viện nghiên cứu

Các công trình này thường có yêu cầu cao về hệ thống kỹ thuật: khí sạch, mạng điện – nước chuyên dụng, đường ống y tế, âm thanh hình ảnh,...Kết cấu trần phẳng giúp dễ dàng lắp đặt, kiểm tra và bảo trì, đảm bảo vận hành liên tục. Phù hợp thi công nhanh chóng với quy mô lớn – giảm ảnh hưởng đến cộng đồng xung quanh.

Nhà máy – Kho xưởng – Trung tâm logistics

Với yêu cầu công năng cao và cần diện tích sàn lớn, hệ dầm bẹt sàn không dầm tỏ ra hiệu quả:

Thi công nhanh → rút ngắn thời gian đưa nhà máy vào vận hành.

Giảm tải trọng sàn → tiết kiệm chi phí làm móng, đặc biệt ở vùng đất yếu hoặc công trình cải tạo.

Tối ưu bố trí máy móc, dây chuyền sản xuất nhờ không gian phẳng, không bị chia cắt bởi dầm.

Dầm bẹt sàn không dầm không chỉ là một giải pháp kết cấu, mà còn là chìa khóa để tạo nên những công trình hiện đại, tối ưu hóa không gian và nâng cao giá trị sống. Nếu bạn đang ấp ủ kế hoạch xây dựng một ngôi nhà vừa đẹp, vừa bền vững theo tiêu chuẩn kỹ thuật cao – thì đây chính là lúc để hiện thực hóa điều đó.
